2026.06.23
本系列上一篇介绍了光刻胶剥离工艺的基本概念、剥离液体系的选择与作用机理、负胶的基本化学机制、底切形成的物理机制。本篇将继续从工艺参数对底切的调控、截面形貌对剥离工艺的影响、特殊工艺技术探讨光刻胶形貌对湿法剥离工艺的影响。
一、工艺参数对底切的调控

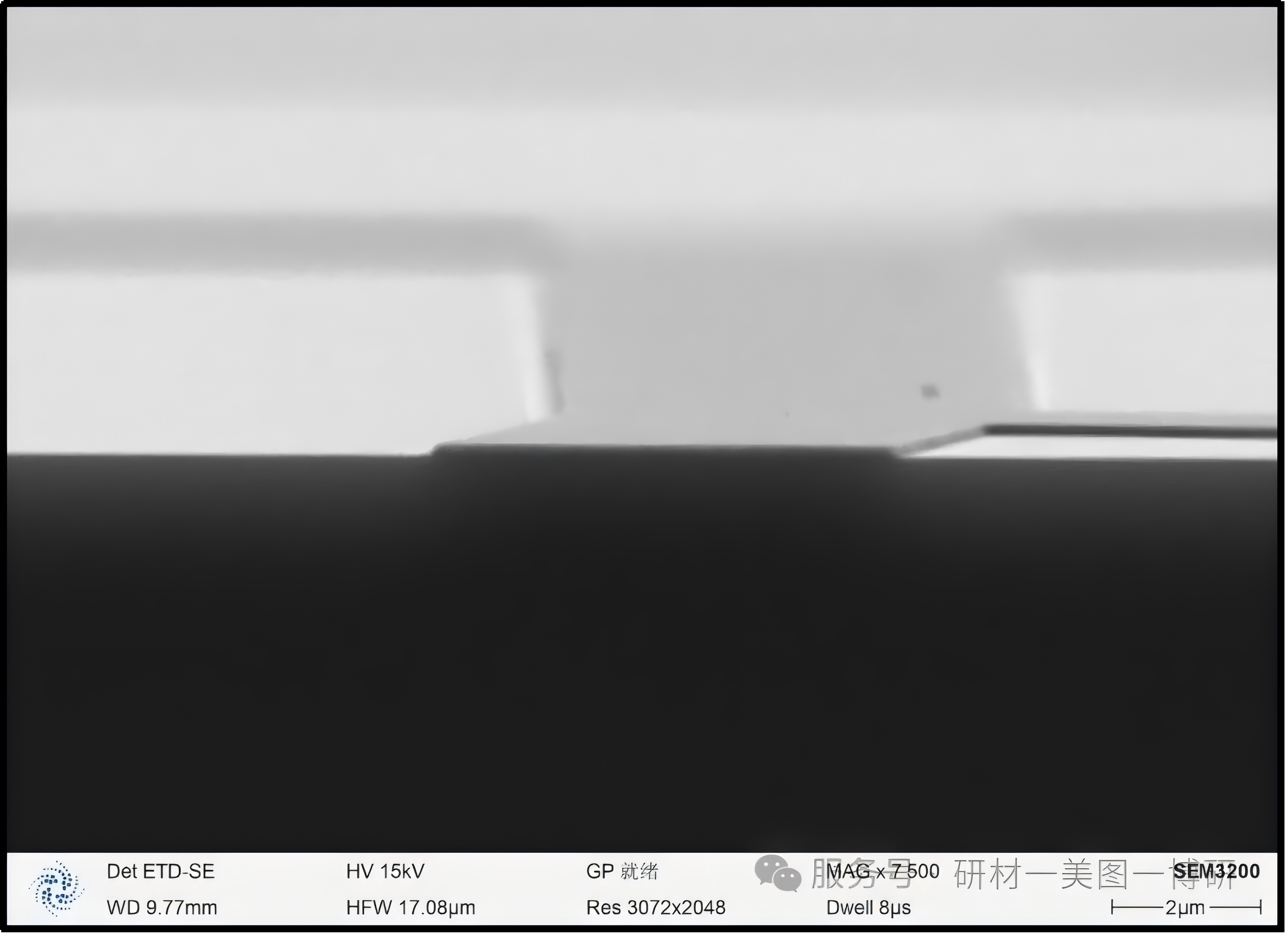

1、曝光剂量

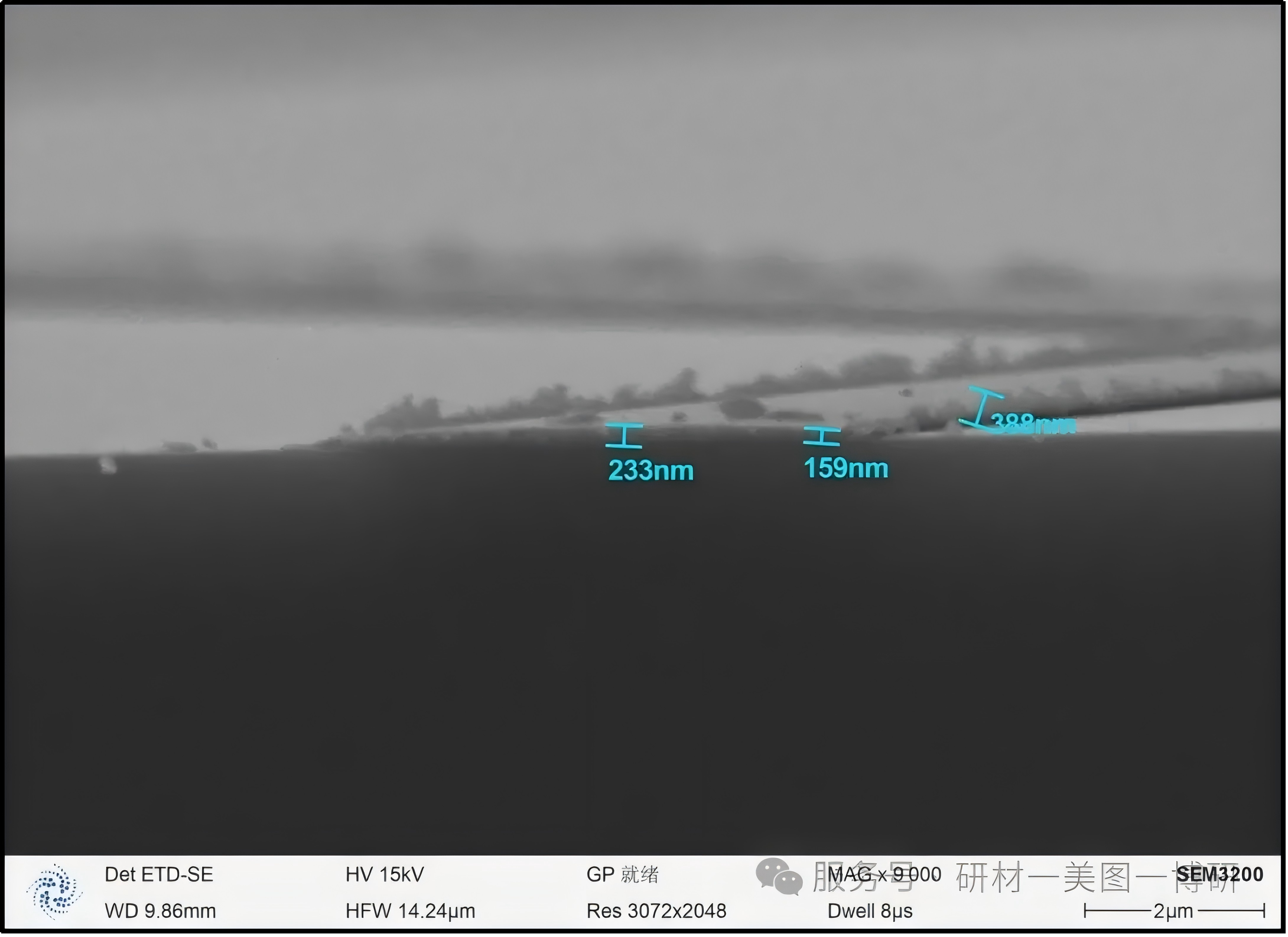

底切的程度可以通过多种工艺参数进行精确调控，其中曝光剂量是最直接的调控手段。曝光剂量越大，底切角度越大，越接近 90°（垂直）。例如，曝光 4.5 秒和 5.5 秒的底切存在明显差异，5.5 秒的底切角度更小，说明过度曝光会减小底切程度。这种现象的原因在于过度曝光会增加底层的交联程度，从而减少了上下层交联程度的差异。
2、前烘温度
前烘温度越高，底切角度越小。这是因为较高的前烘温度会提前引发部分交联反应，减少了曝光时的交联差异。
对于化学放大负胶，后烘温度（PEB）是另一个重要的调控参数。随着 PEB 温度的升高，底切距离随曝光能量的变化斜率变得更 "陡峭"，这归因于更高的 PEB 温度下产生了更多的酸，导致底部发生更多交联反应，从而减小了底切距离的整体 "宽裕度"。PEB 温度的升高不仅影响底切的大小，还影响工艺的稳定性和重现性。
3、显影条件
适当延长显影时间可以增强侧向侵蚀，有利于底切的形成，但过度显影会导致图形尺寸失控，并且在随后的热处理过程中，光刻胶残膜易出现回流收缩，底切形貌不稳定。因此，需要在显影时间和图形保真度之间找到平衡点。
二、截面形貌对剥离工艺的影响

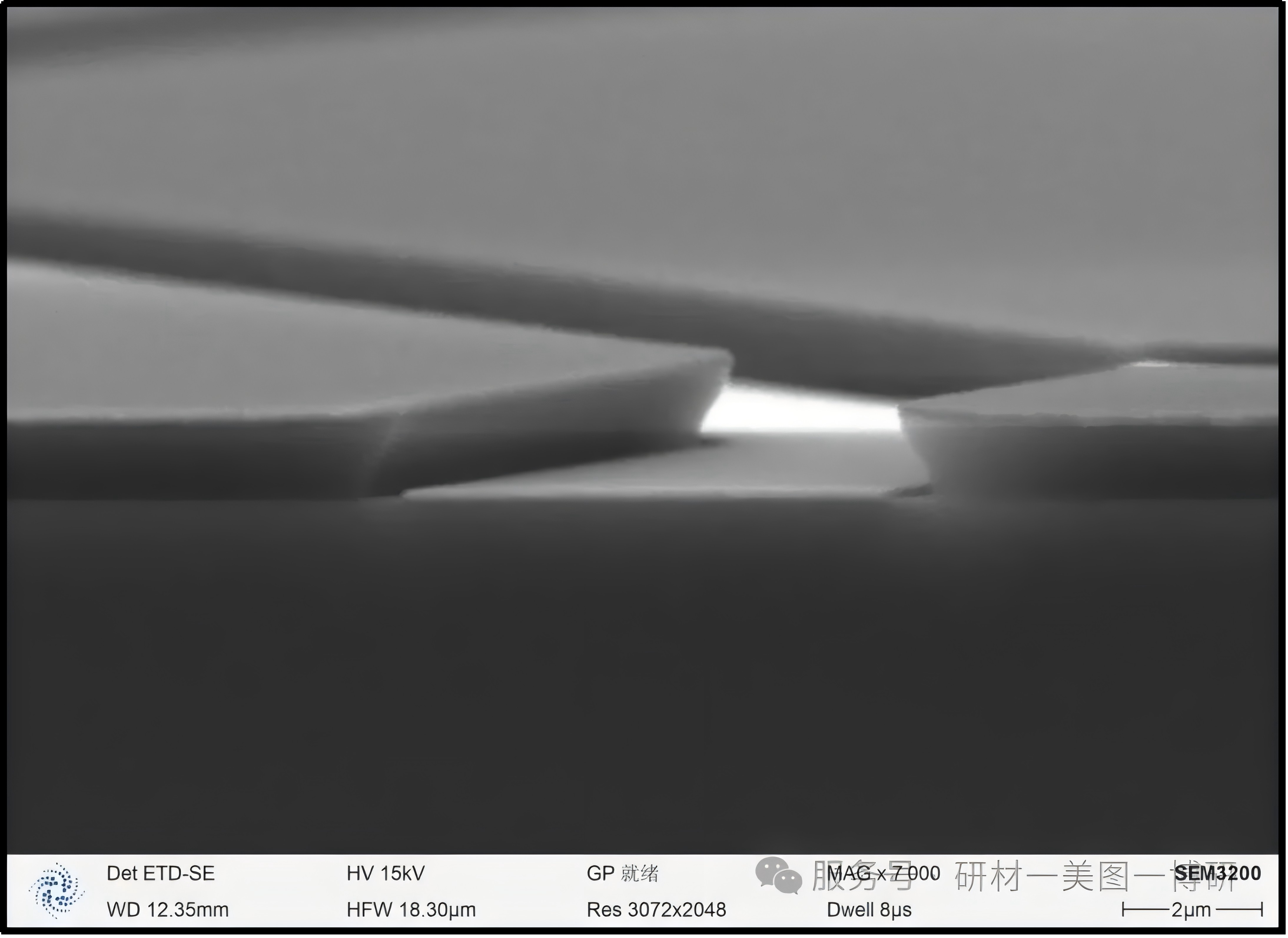

成功的剥离工艺需要光刻胶具有特定的截面形貌。研究表明，适合 lift-off 工艺的典型光刻胶截面轮廓为：①负胶；② 双层胶。这些截面形貌的共同特征是具有倒梯形或底切结构，能够确保金属沉积后顺利剥离。
在 lift-off 工艺中，金属沉积在光刻胶图案上，然后通过溶解光刻胶来实现金属图案的转移。如果光刻胶截面是垂直或正梯形的，金属会在光刻胶侧壁上形成连续的薄膜，导致剥离困难或失败。理想的截面应该是开口下宽上窄的倒梯形结构，这样可以防止金属在光刻胶侧壁上形成连续薄膜，确保金属仅沉积在胶图形顶部及外侧，便于后续完全去除光刻胶并保留清晰金属图形。
除 NMP 外，丙酮也是常用的剥离溶剂，但存在一些局限性。丙酮的高蒸汽压会导致快速干燥，使剥离的光刻胶重新沉积在基底上形成条纹。因此，使用丙酮时需要立即用异丙醇冲洗以避免残留。

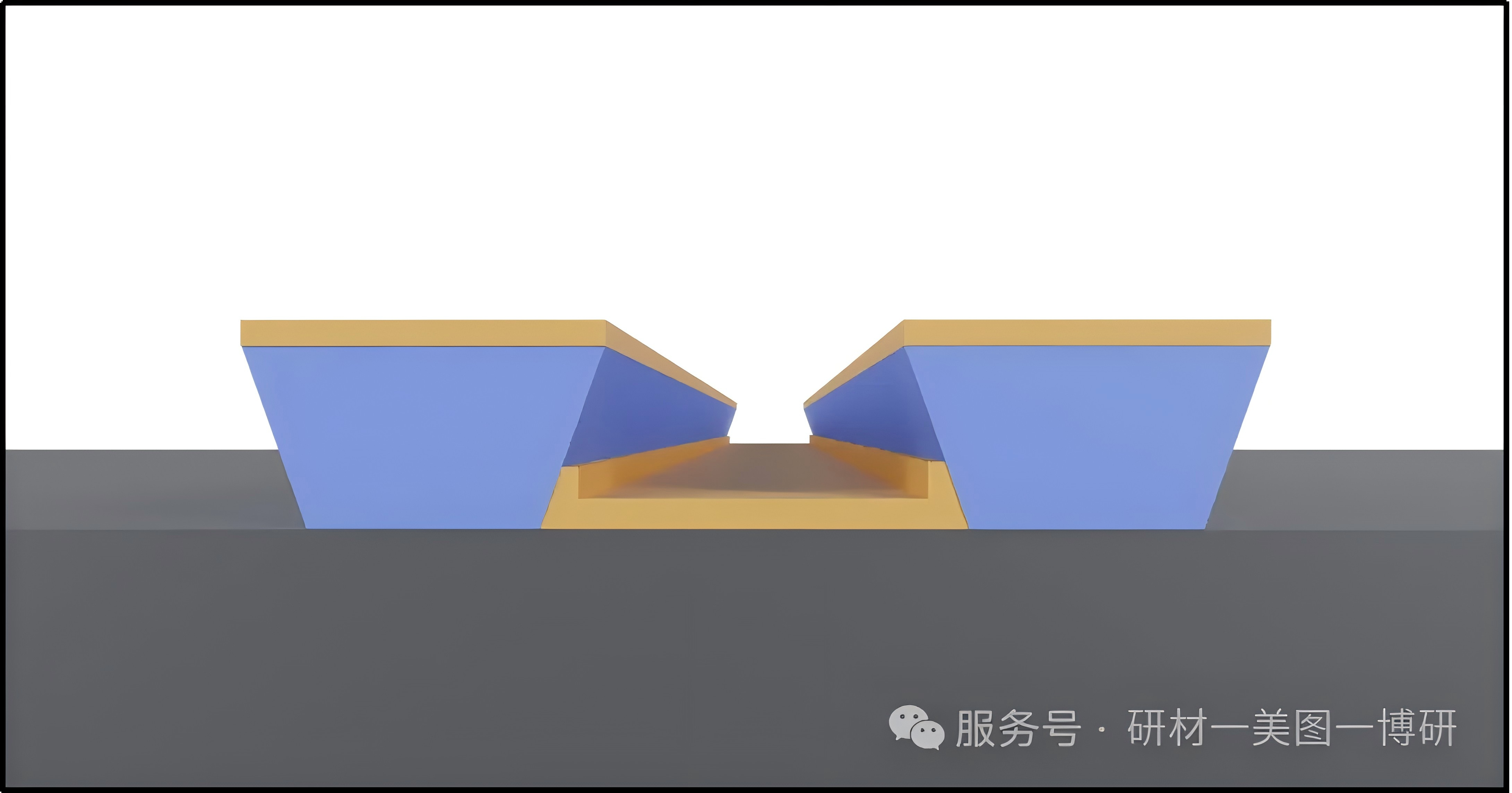

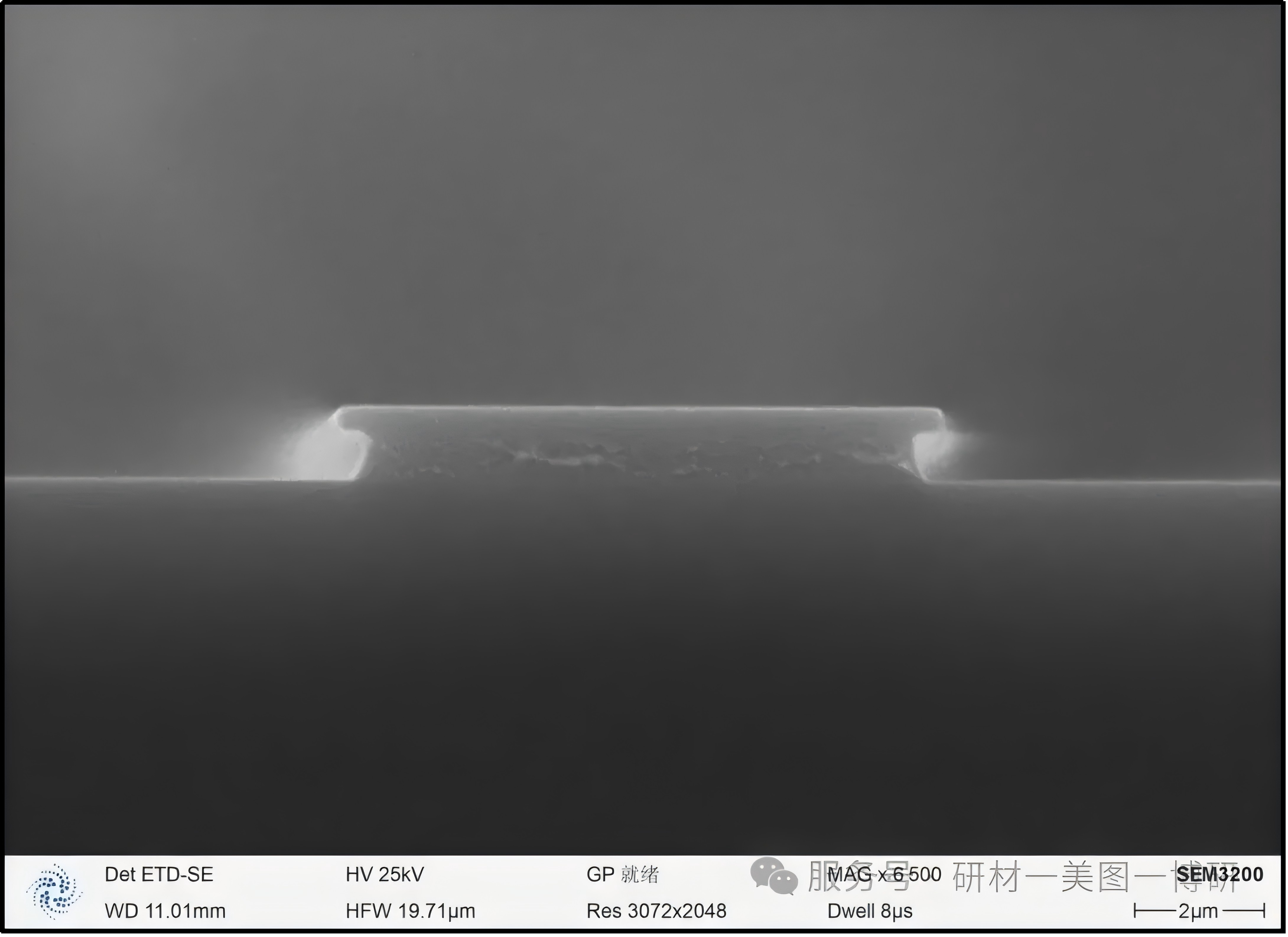

1、正常底切结构
镀金属后金属和侧壁没有粘连，可以完整剥离。
2、底切角度不够

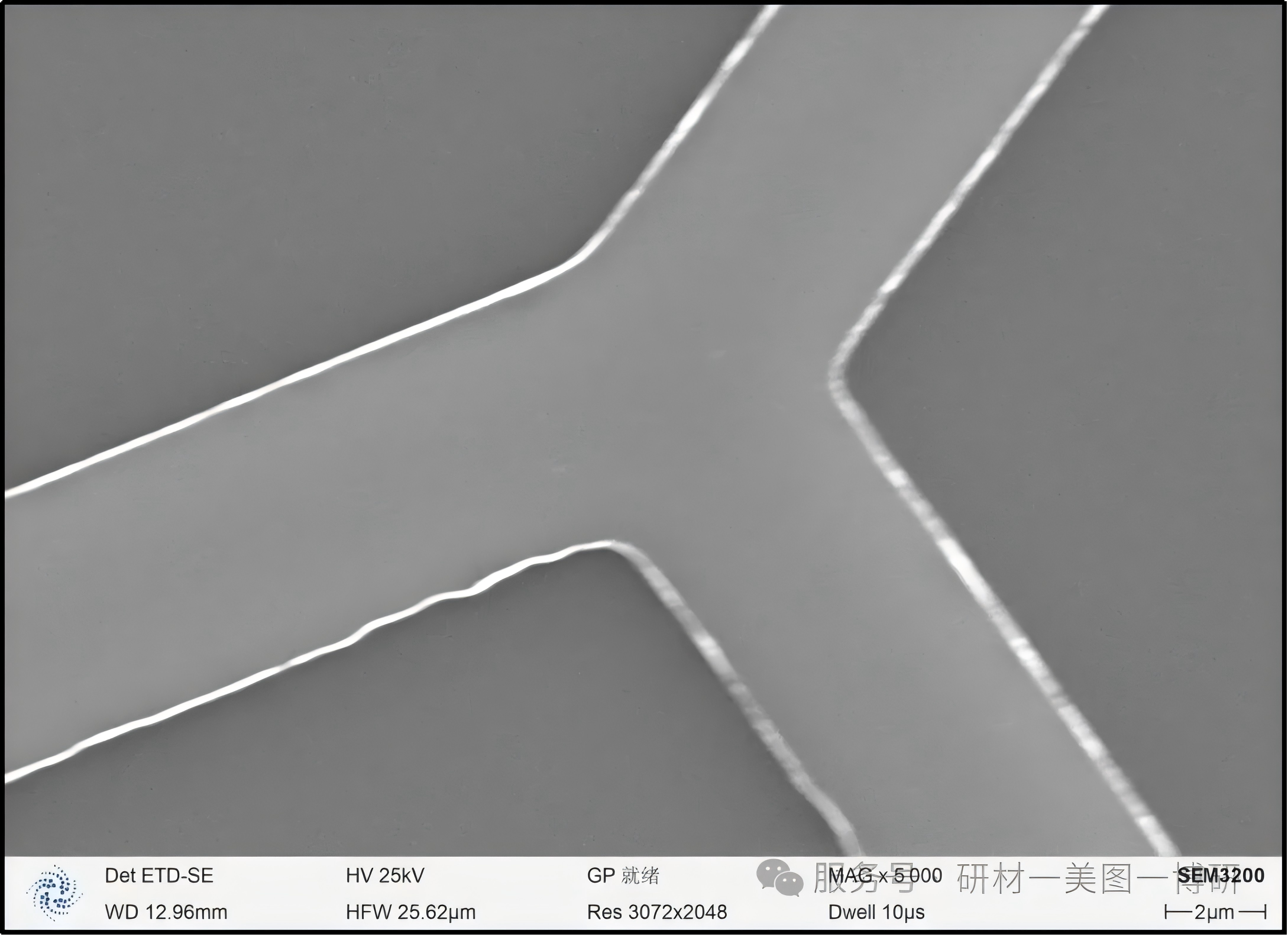

底切做的不够好（角度不够），或者镀金属时候的方向性不好，即使有底切也会造成金属爬坡，导致剥离的时候产生边“裙边”，呈现毛刺效果。

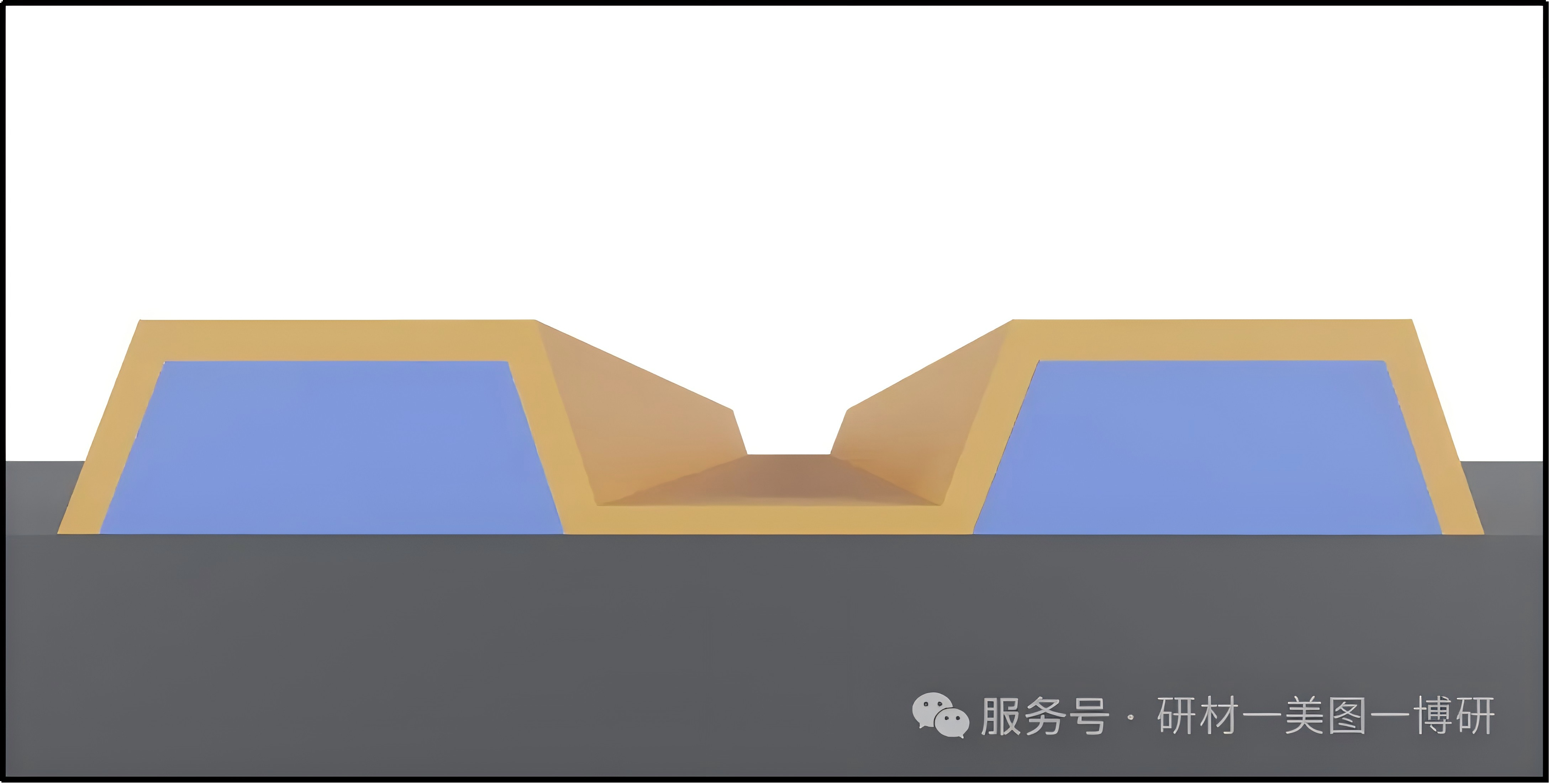

3、顶切
如果是顶切，金属爬坡导致剥离困难甚至无法剥离，剥离后有“裙边”。
三、特殊工艺技术
1、正胶图形反转工艺
正胶图形反转工艺是一种将正性光刻胶通过特殊处理转换为具有负性特征的工艺技术。该工艺的核心在于通过氨气处理和二次曝光等步骤，将原本正梯形截面的正胶转换为具有底切结构的负性图案，特别适用于金属剥离工艺。
正胶图形反转工艺的基本流程包括以下关键步骤：首先进行第一次曝光，使用暗场掩模（darkfield mask）对光刻胶进行曝光，曝光区域将在后续工艺中被保留；然后进行反转烘焙，在 110-130°C 温度下烘烤数分钟，使曝光区域失去在显影液中的溶解性，而未曝光区域保持光敏性；接着进行氨气处理，在真空条件下用氨气（NH₃）蒸汽处理，氨气与光刻胶中的光敏剂发生反应，改变其化学性质；最后进行泛光曝光（flood exposure），使用无掩模的均匀光照射整个表面，使未曝光区域发生光化学反应，在随后的显影中被去除。
正胶图形反转工艺的关键在于氨气处理步骤。在反转过程中，腔室通过真空和加热去除氧气，然后充满 NH₃蒸汽。NH₃与曝光光刻胶中的酸反应，使其在显影液中不溶。随后的泛光曝光使先前未曝光区域形成酸，使其在显影中被去除，留下第一次曝光的负图像。这种处理方法可以在光刻胶中创建底切轮廓，用于 lift-off 工艺。
在实际生产中，除了基于NH₃的化学反转路线外，还有多种成熟方法，使用专用反转光刻胶，通过精确控制“反转烘焙”的温度和时间，使曝光区域的光敏成分发生热致交联（或去保护），从而改变其溶解特性，无需使用氨气。
在金属剥离应用中，正胶图形反转工艺具有独特优势。由于形成的是负性图案，具有底切结构，因此在金属沉积后能够实现更好的剥离效果。这种工艺特别适合于制作精细的金属图案，因为正胶本身具有较高的分辨率，可以制作出更精细的图形。
2、LOR + 正胶双层胶工艺
LOR（Lift-off Resist）+ 正胶双层胶工艺是一种专门为 lift-off 应用设计的双层结构工艺，其中 LOR 作为底层牺牲层，正胶作为顶层成像层。这种工艺结合了正胶的高分辨率优势和 LOR 的底切形成能力，特别适合于精细金属图案的制作。
LOR 材料的主要成分是聚二甲基戊二酰亚胺（PMGI）聚合物，具有独特的溶解特性。在双层胶系统中，LOR 层的作用是在显影过程中形成底切结构，为后续的金属剥离提供理想的几何形状。LOR 具有良好的热稳定性，玻璃化转变温度（Tg）大于 190℃，能够承受金属沉积过程中的高温。
在金属剥离过程中，LOR + 正胶双层胶系统表现出优异的性能。由于 LOR 层在显影时已经形成底切结构，金属沉积时只能在正胶顶部形成图案，不会在侧壁上形成连续薄膜。
