光刻胶剥离工艺是半导体制造和微纳加工中的关键技术环节，直接影响器件的性能和良率。在金属互连、微机电系统（MEMS）器件、光电器件等制造过程中，光刻胶剥离工艺承担着图案转移和材料去除的双重功能。

I-line 光刻胶作为 i 线（365nm）光刻的主流材料，在微纳加工领域应用广泛。其湿法剥离工艺相比干法剥离具有设备成本低、对基底损伤小、工艺灵活性高等优势，但同时也面临着剥离效率、残留物控制、图形保真度等技术挑战。特别是在 lift-off 工艺中，光刻胶的截面形貌对金属剥离的成功率起着决定性作用，而负胶产生的底切现象更是影响工艺稳定性的关键因素。

典型的 lift-off 工艺包括光刻胶涂覆、前烘、曝光、显影、金属沉积和剥离等步骤，其中剥离步骤是整个工艺链条的最后一环，也是最关键的环节之一。

一、光刻胶剥离工艺的基本概念

1、定义

光刻胶剥离是指在完成图形转移或金属沉积后，将光刻胶从基底表面去除的工艺过程。根据去除方式的不同，可分为湿法剥离和干法剥离两大类。湿法剥离是指通过液态化学试剂（去胶液、酸碱溶液、有机溶剂等）与胶层发生溶解、溶胀、化学反应或剥离作用，将胶层从晶圆表面去除的工艺，主要依赖液态介质的浸泡、喷淋或超声辅助。

2、优势

湿法剥离工艺的优势在于其温和的处理条件和良好的选择性。相比于干法剥离中使用的氧等离子体等高能处理方式，湿法剥离对基底和已形成的器件结构损伤更小，特别适合于对温度敏感或表面易氧化的材料。此外，湿法剥离还具有设备成本低、操作简单、易于批量处理等优点。

二、剥离液体系的选择与作用机理

I-line 光刻胶的湿法剥离主要采用有机溶剂体系，其中最常用的是N - 甲基吡咯烷酮（NMP）和丙酮。

1、NMP

NMP 因其优异的物理化学性质而成为首选的剥离溶剂。NMP 具有低蒸汽压（不会形成条纹）、强溶解能力（能有效溶解有机杂质和光刻胶）、高沸点（可加热至 80°C）等特点，能够将去除的光刻胶保持在溶液中，避免重新沉积。

NMP 剥离工艺的核心机制是化学溶解与物理辅助的协同作用。在实际工艺中，通常采用高压喷射和常压冲洗相结合的方式，这种工艺设计充分利用了 NMP 的强溶解力和高压流体的物理冲击力，能够高效去除各种类型的光刻胶。

2、丙酮

除 NMP 外，丙酮也是常用的剥离溶剂，但存在一些局限性。丙酮的高蒸汽压会导致快速干燥，使剥离的光刻胶重新沉积在基底上形成条纹。因此，使用丙酮时需要立即用异丙醇冲洗以避免残留。

三、负胶的基本化学机制

在 lift-off 工艺中，负胶因其容易形成底切结构而被广泛推荐使用。这种底切结构的形成与负胶的光交联机制密切相关。

负胶是指聚合物的短链分子因光照而交联成为长链分子的光刻胶，在光刻过程中被光照的区域在显影过程中保留下来，未被光照区域的光刻胶被显影液腐蚀去除。这种交联反应的本质是：当负性光刻胶受到紫外线照射时，光敏剂吸收光能并分解生成自由基或阳离子，这些活性物质进一步引发树脂分子之间的交联反应，形成三维网络结构。

负胶设计用于 lift-off 时，可以达到可重复的底切效果，防止光刻胶侧壁被涂覆，使后续的 lift-off 过程更加容易。通过优化工艺参数，如曝光剂量和显影时间，可以获得明显的底切形态，从而消除金属毛刺。

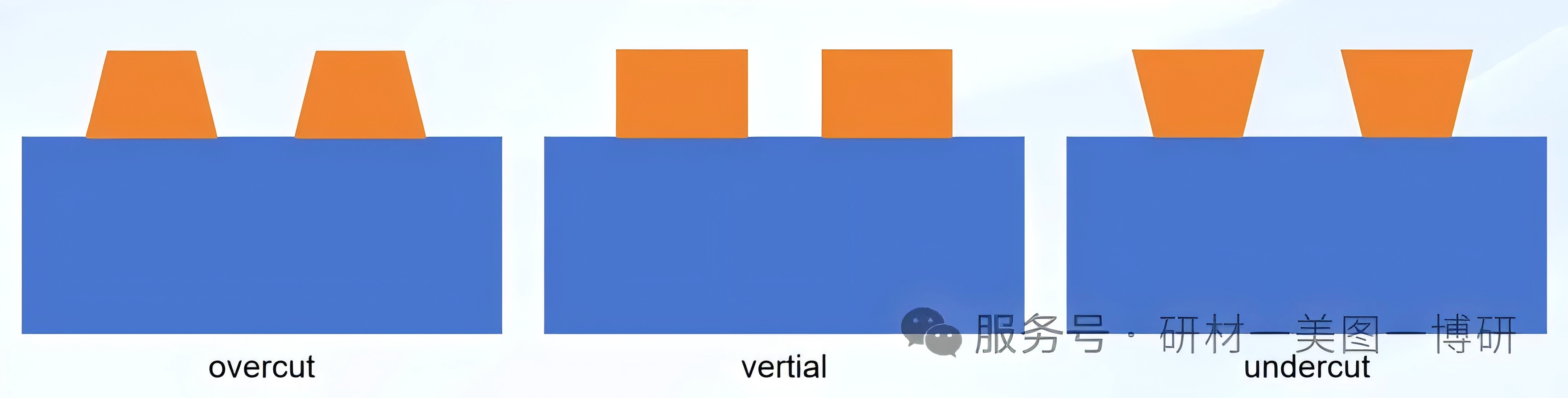

四、底切形成的物理机制

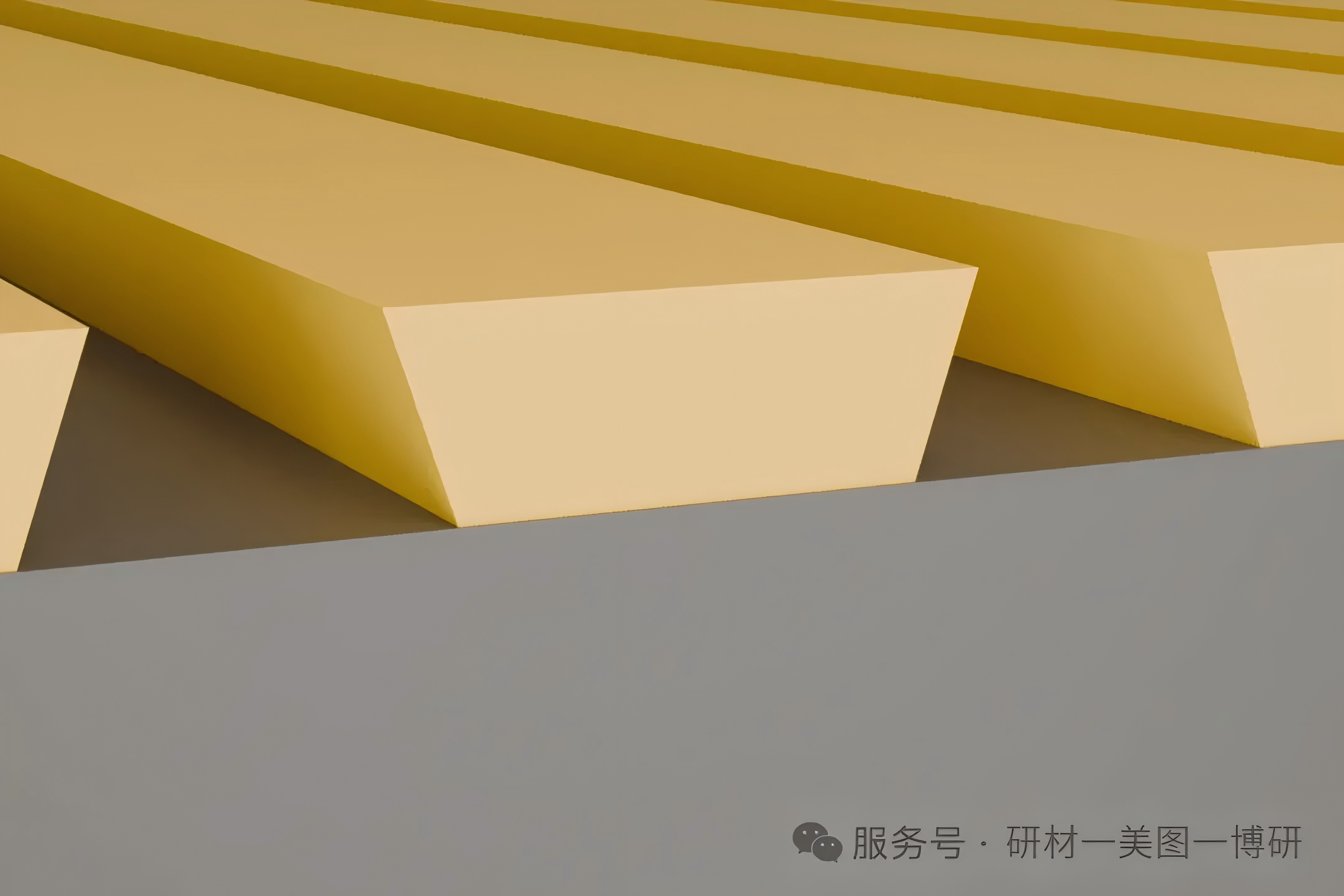

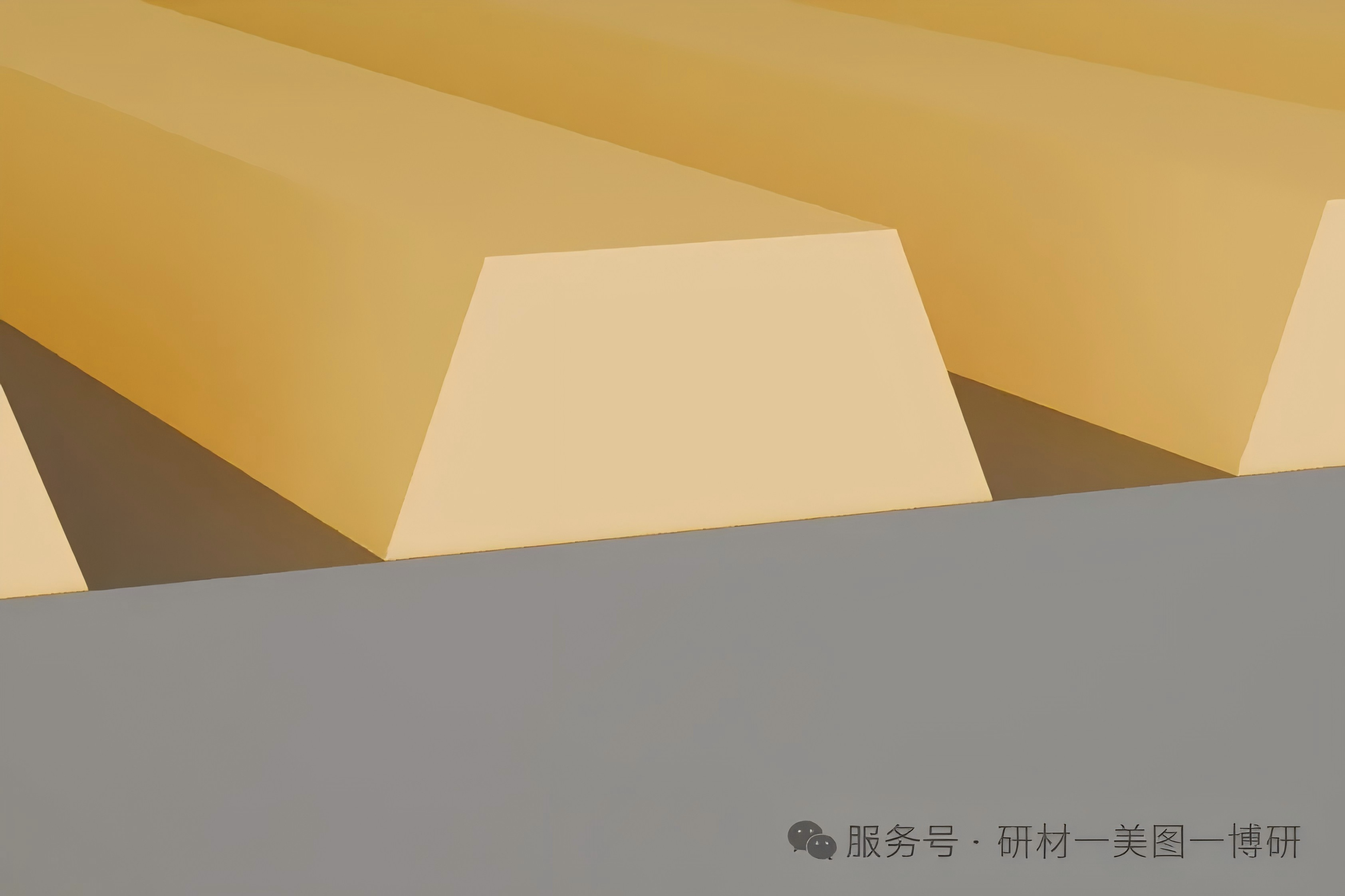

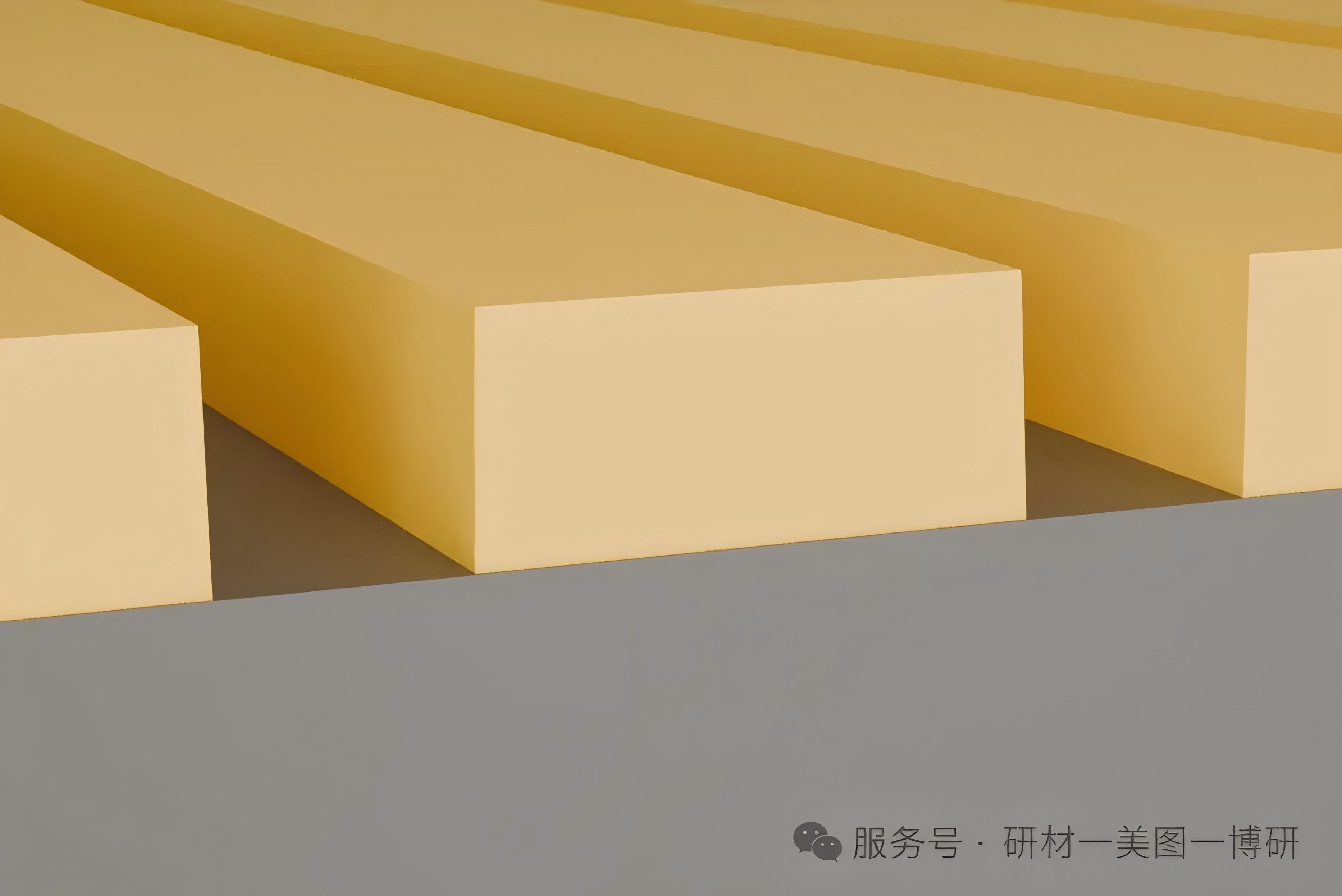

图片16.png 图片17.png 图片18.png



1、负胶

负胶底切的形成机制主要基于曝光能量在光刻胶层内的衰减。光刻胶层的上部受到更强的照射，因而交联程度更高；而由于光刻胶的吸收效应，结构的下部曝光程度较低，交联程度也较低。在显影过程中，显影液不仅从顶部向下侵蚀，还会对交联程度较低的下层进行侧向侵蚀，从而形成小的底切结构。

2、化学放大胶

对于化学放大负胶，底切的形成机制更为复杂。曝光时，光致产酸剂（PAG）会产生 H⁺离子，进而催化聚合物与交联剂的交联反应，使聚合物在显影液中不溶解。配方中的感光剂使得光刻胶表面对光的吸收率高于底层。在较低曝光能量下，由于光刻胶底层吸光较少，H⁺离子浓度低于 OH⁻离子，导致更多酸被羟基淬灭，使得光刻胶底层的交联程度低于表层，从而形成明显的底部内切结构。

当曝光能量提高时，H⁺离子生成量增加直至超过 OH⁻离子浓度，此时底层交联程度提高，底部内切现象减弱。这种机制解释了为什么通过调整曝光剂量可以控制底切的程度。在实际工艺中，适当过曝光有利于获得底切结构，而曝光不足或过度曝光都会导致底切效果不佳。

3、显影动力学

底切的形成还受到显影动力学的影响。显影液在光刻胶中的扩散速度和溶解速率决定了底切的形状和深度。由于下层交联程度较低，显影液在下层的扩散速度更快，溶解速率也更高，导致侧向侵蚀加剧。这种差异溶解速率是形成底切的关键因素之一。
